单头电加热管选型指导

单头电加热管又叫单头电热管、弹筒电热管，是电热管（管状电热元件）的一种，在中国电热行业，有一很久称谓的型号：M3。在90年代后期由于电热管在中国广泛应用，电热管的形状也现很多，在中国南方就将这种一头出线的模具用的电热管称为单头加热管或单端电热管，很形像的。

总述订购单头电热管须知：

提供以下基础信息

1、管径φ、长度L（若对发热区、冷区长度有规定要求，也请分别告知）

2、引线结构（内引线结构还是外接结构）【单头加热管内引线与外接线的区别】以及引线长度（常规250mm）

3、工作电压、相线

4、功率

5、是否需要其他配件（法兰片、护套形式、螺纹、热电偶等）

提供细节信息，方便定制合适产品

1、加热介质（裸露空气干烧还是嵌入式干烧）【嵌入式加热与裸露空气干烧加热对加热管寿命影响的区别？】

2、环境温度

3、工作温度

4、安装孔直径、深度、精度

更多详细选购指南可以继续往下看细节，若没有耐心看，可以直接电联或者微信联系哦：于飞 13382641889（手机/微信同号)

快速预览单头电加热管常见样式

【单头电加热管常用场景】

▲ 从安装模式来分的话，主要就是用于嵌入式模具孔加热与裸露空气干烧加热两种场景；

参考【嵌入式加热与裸露空气干烧加热对加热管寿命影响的区别？】

▲ 具体用于哪些设备：

塑胶模具行业 | 包装封口设备 | 制药成型设备 | 3D曲面屏热弯机设备 | 3D打印机设备 | 挤塑设备 | 点火设备等。

单头加热管常用领域：

1、传统塑料模具或橡胶模具；单头加热管置于金属模具板内部，确保模具流道中的塑料、橡胶材料始终处于熔融状态，并且始终保持比较均匀的温度；

2、冲压模具；在冲压模具中，按模具形状布置单头加热管，使冲压面达到高温，尤其适用于冲压强度高的板材或厚板，增加冲压过程的效率。

3、包装机械、热切刀；在包装设备、热切刀中使用单头加热管，将单头加热管嵌入封边模具或热切刀模具内部，使模具整体达到均匀的高温，实现接触物料的瞬间就将其熔化贴合或熔化切断。

4、熔喷模具；熔喷模具中使用单头加热管，将单头加热管安装在熔喷模头的内部，确保模头内部尤其是丝孔位置都处于均匀的高温，这样物料在熔融后通过丝孔喷射出才能达到均匀的密度。

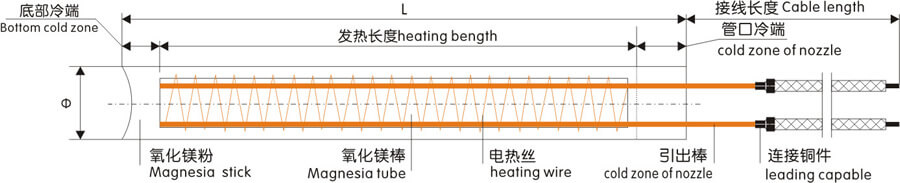

【单头电加热管结构可供选择】

注释：CHC型号指：外接线结构；CHCC型号指：外接线+陶瓷头结构；CHS型号指：内引线结构；CHSC型号指：内引线+陶瓷头结构

结构区别，可参考：【单头加热管内引线与外接线的区别】

【单头电加热管技术参数指导-技术参数】

注释①： 材质选择建议（注意：此材质为建议，不唯一）

表面负荷≤6W/ cm2- SS304;

6W/cm2＜表面负荷≤ 12W/cm2 - SS321或者SS310S；

12W/cm2＜表面负荷≤ 20W/cm2 - SS310S或者Incoloy 800/840

注释②： 最高使用温度700℃，指在使用材质SS310S或者Incoloy800/840的基础上。

【单头电加热管技术参数指导-推荐尺寸】

• 6mm单头电加热管常见规格推荐如下：参考产品：6mm单头电加热管
• 6.35mm（1/4″）单头电加热管常见规格推荐如下：参考产品：6.35mm（1/4″）单头电加热管
• 6.5mm单头电加热管常见规格推荐如下：参考产品：6.5mm单头电加热管
• 8mm单头电加热管常见规格推荐如下：参考产品：8mm单头电加热管
• 10mm单头电加热管常见规格推荐如下：参考产品：10mm单头电加热管
• 12mm单头电加热管常见规格推荐如下：参考产品：12mm单头电加热管
• 14mm单头电加热管常见规格推荐如下：参考产品：14mm单头电加热管
• 16mm单头电加热管常见规格推荐如下：参考产品：16mm单头电加热管
• 20mm单头电加热管常见规格推荐如下：参考产品：20mm单头电加热管

【单头电加热管技术参数指导-配件可选】

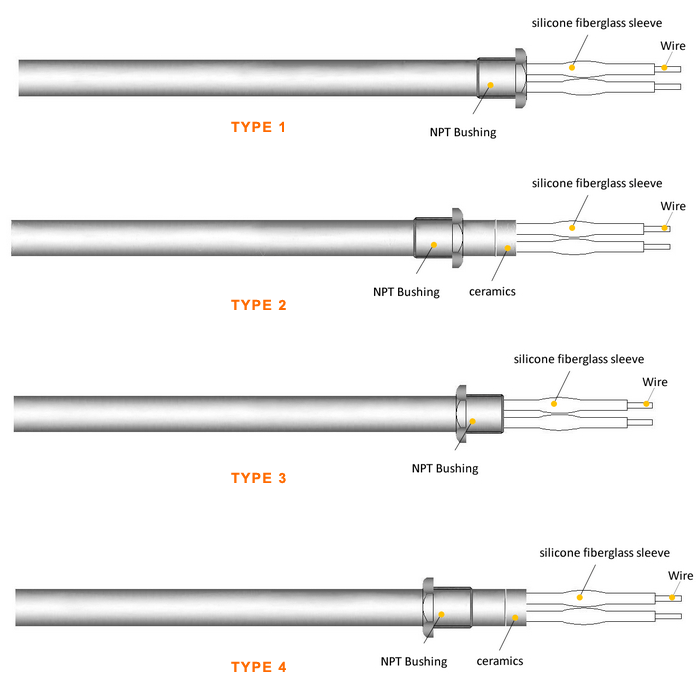

★ 配件一可选：螺纹

①配螺纹的单头电加热管一般均用于加热液体的工作环境下。例如产品：水箱螺纹单头加热管 、高端汽车油箱螺纹加热棒、汽车车载油箱加热管

②螺纹样式选择：紧固件螺纹（M）、G螺纹、R螺纹、NPT螺纹等，可配螺帽。

③螺纹位置的选择：参考样式图

④螺纹材质的选择：根据加热液体的腐蚀性能，一般采用不锈钢201、304、316等

★配件二选择：固定挡片/法兰

①固定挡片/法兰尺寸样式均非标定制，也可以咨询客户帮忙设计。例如产品：汽车尾气加热单头加热管、方形法兰单头加热管

②固定挡片/法兰材质的选择：根据加热液体的腐蚀性能，一般采用不锈钢201、304、316等

★配件三选择：引线保护方式

①引线保护方式一：金属软管护套管，例如产品：金属护套单头加热管

②引线保护方式二：金属编织护套管，例如产品：带金属编织护套网单头管

★配件四选择：测温性热电偶

①热电偶一般样式：K/J型热电偶，例如产品：测温型单头加热管

②热电偶放置位置：管底接地、管底非接地、管中间接地、管中间非接地。

【单头电加热管设计、使用注意点】

1、模具中使用高功率的单头电加热管时，需要根据单头电加热管的尺寸在模具上预留安装孔（或根据安装孔的尺寸定制单头电加热管的外径），请尽量缩小加热管与安装孔的间隙，加工安装孔时，单侧间隙建议取0.05-0.1mm以内。（也就是单头电加热管的管径比模具孔的孔径尽量小大概0.1-0.2mm为宜）

安装间隙过大，导致加热管和金属贴合度差，不利于加热管表面温度的传导，直接影响加热管的使用寿命。

间隙过大会延长升温时间，导致温度控制的响应速度变慢。

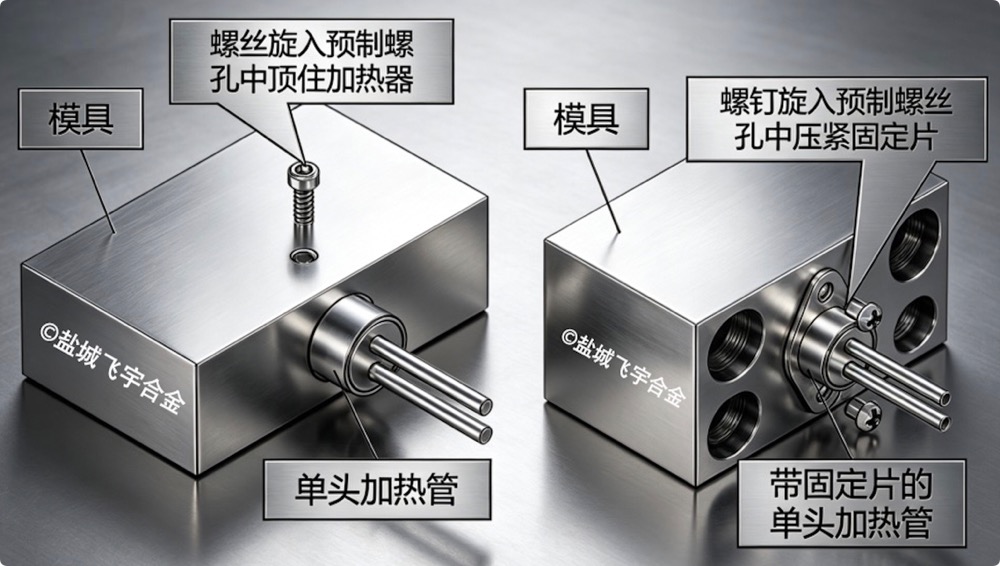

建议加热管的安装孔模具顶部螺丝旋入预制螺孔顶住加热管（见右侧示意图），一般加热物体温度在300度以下且对温度无精确要求钻削孔也可以使用。

2、气体环境使用单头加热管的时候，需要安装位置通风性良好，使加热管表面散发的热量可以快速传导出去。表面负荷高的单头加热管，若通风性不好易导致加热管表面热量过高而烧坏。

3、安装前一定要保证模具孔干净无油迹残留；因为机械加工时候油迹的残留在加热后会被碳化，将会影响加热管热量的传导，可能造成加热管损坏。

4、单头加热管使用时，需要安装牢固；未固定的加热管在模具孔中，容易来回移动，可能导致发热区域暴露在空气中或引线进入高温区。或将引起加热管损坏、漏电、火灾等事故发生，所以要考虑加热管固定的问题。

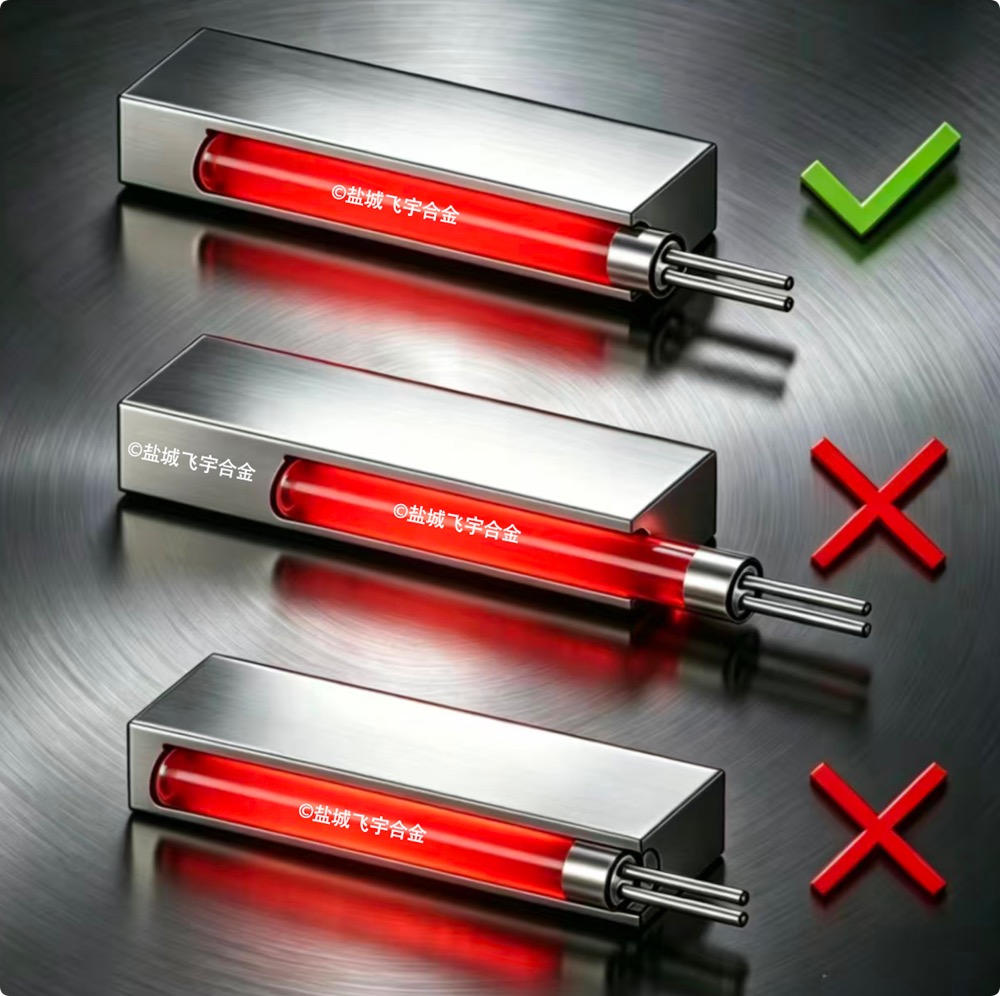

5、一定要根据单头加热管的发热部分长度定制模具的孔深度，或者单头加热管的发热部分长度要根据模具孔深度来设计。

孔太浅导致安装后加热管发热部分外露，没有良好的散热环境，这将对加热管造成损坏，甚至引起火灾等事故的发生。

孔太深导致加热管安装后封口、导线部分陷入较高的使用坏境中，长期使用将可能导致电极间的短路等问题。

6、单头加热管在使用时，避免加热管引线根部折弯；引线折弯很容易造成弯曲处折断、短路等问题。若使用过程中可能需要引线根部反复弯曲建议使用内引线结构。

7、单头加热管要注意防潮，初次使用的时候建议低电压启动。 单头加热管内部的填充料都是氧化镁粉，氧化镁粉具有吸湿性，在高湿度环境中储存的时候，内部会吸湿，会导致绝缘电阻下降，尤其是内引线结构或者高端单头加热管内部采用的都是进口海水氧化镁粉，其吸湿性更高（一般使用高端进口海水氧化镁的单头加热管出厂时，绝缘电阻值都没有普通使用改性氧化镁的绝缘阻值高，这是由其改性氧化镁和进口海水氧化镁的特性所决定的，因此判断一个加热管绝缘性能好不好，不能单纯的只看冷态绝缘电阻值，而是更应该看热态绝缘的情况。）这种因为内部吸湿性导致的绝缘下降问题，通过通电后一般都是恢复的，因为通电后，加热管内部湿气会往外排的（因此加热管的头部封口是不封死的，加热管在使用的时候存在呼吸性）。因此建议采用低电压的方式启动。

8、单头加热管接线的时候，一定要确保接线端子的牢固性。高温线与接线端子连接时，如果压接不牢会导致接触电阻增大，温度迅速上升，引起加热管损坏。
